設備用途 |
|

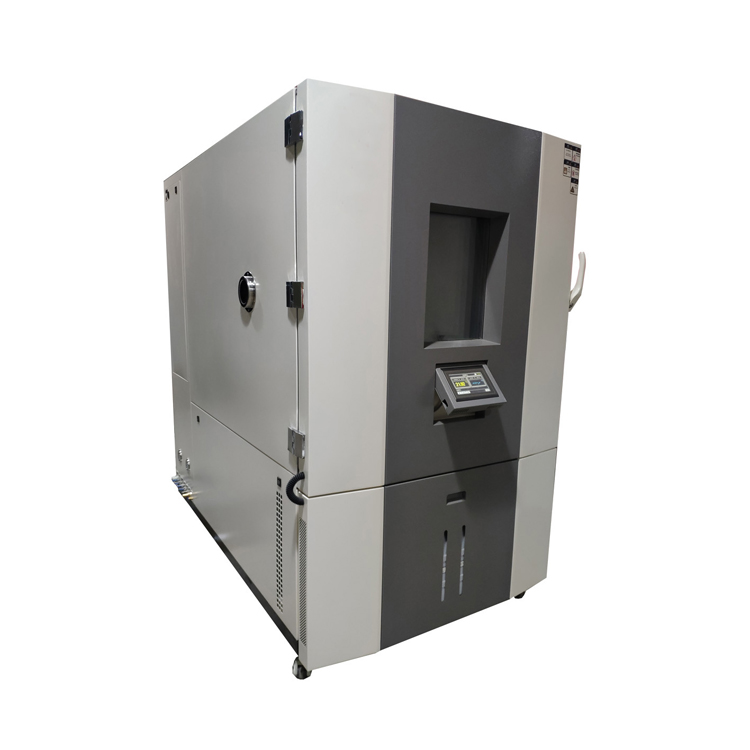

高低溫交變濕熱試驗箱與交變濕熱箱恒溫恒濕試驗箱屬同類產品，只是叫法不同，高低溫交變濕熱試驗箱是航空、汽車、家電、科研等領域必備的測試設備，用于測試和確定電工、電子及其他產品及材料進行高溫、低溫、交變濕熱度或恒定試驗的溫度環境變化后的參數及性能。 |
|
型號 |
工作室尺寸W×D×H（單位：mm） |
外箱尺寸W×D×H（單位：mm） |
|
GDSJ/DC-50型 |
350×320×450 |
820×850×1560 |
|
GDSJ/DC-100型 |
450×450×500 |
900×950×1610 |
|
GDSJ/DC-150型 |
500×500×600 |
950×1000×1710 |
|
GDSJ/DC-225型 |
500×600×750 |
1050×1050×1860 |
|
GDSJ/DC-250型 |
600×600×700 |
1100×1100×1900 |
|
GDSJ/DC-408型 |
600×800×850 |
1120×1300×1980 |
|
GDSJ/DC-500型 |
700×800×900 |
1250×1500×2010 |
|
GDSJ/DC-800型 |
800×1000×1000 |
1350×1500×2150 |
|
GDSJ/DC-1000型 |
1000×1000×1000 |
1520×1500×2150 |
|
溫度范圍 |
-20～150℃、-40～150℃、-60～150℃、-70～150℃、-80～150℃可以按照要求選定 |
|
濕度范圍 |
20%～98%R.H |
|
溫度偏差 |
≤±2.0℃ |
|
溫度波動度 |
≤±0.5℃ |
|
濕度波動度 |
≤+2 -3%R.H |
|
降溫時間 |
平均降溫速率為0.7℃～1.5℃/min；（非線性，空載） |
|
升溫時間 |
平均升溫速率為3.0℃～5.0℃/min；（非線性，空載） |
|
快速溫度變化試驗箱 |
快速降溫：3℃～10℃/min；快速升溫：5℃～10℃/min；（根據客戶要求選定） |
|
備注 |
|
其他溫度和尺寸可根據要求定做，設備以實物為準，試驗數據均在環境溫度+25℃工作室空載條件下測得 |
|
結構材質 |
|
內箱材料 |
1.5mmSUS304 鏡面不銹鋼板 |
|
外箱材料 |
1.5mm冷板經數控機床制作靜電噴涂 |
|
絕熱材料 |
聚氨酯+超細玻璃棉，厚度100mm，（-50℃以下110mm）。 |
|
加熱器 |
不銹鋼 |
|
觀察視窗 |
1個多層觀察窗，觀察窗帶導電鍍膜加熱以防止其冷凝和結霜
材質：導電膜加熱防霧功能，有除霜功能
照明：LED 10w
數量：一套 |
|
密封材料 |
門與門框之間采用耐高溫和低溫硅膠密封結構，密封性、抗老化性好。 |
|
測試穿線孔 |
Ø50mm 穿線孔一個，安裝在箱體左側中間，在試件需外接電源或信號時使用，特殊材料制作的電纜孔能長期耐高低溫，并且解決了長時間做低溫試驗時表面凝露的問題，配有一個耐高低溫材質的蓋子及一個硅膠塞。測試孔尺寸可定制（∮60mm、∮80mm、∮100mm） |
|
樣品架 |
2塊，不銹鋼條狀（可定制） |
|
樣品架每塊承重 |
50kg（可按客戶要求去做） |
|
箱體底板承重 |
150kg（可按客戶要求去做） |
|
腳輪 |
四套腳輪（福馬輪），可以移動可以固定 |
|
風道系統 |
|
風循環 |
不銹鋼長軸馬達加不銹鋼多翼式離心風機，保證內置式風道的合理循環，強制內循環通風，可調試等風機控制空氣流量，加熱和冷卻的能力，大幅改善平衡調溫以保證試驗箱溫度的均勻性。 |
|
加濕/除濕及補給水系統 |
|
加濕 |
外置電加熱加濕方法，不銹鋼鎧裝電加濕器 |
|
除濕 |
機械制冷光管表面除濕，蒸發壓力調節閥調節，避免蒸發器結霜 |
|
供水/排水 |
內置式水箱，自動化進水排水 |
|
控制系統 |
|
控制儀表 |
7寸真彩觸摸屏，操作簡單，設定方便，控溫精度0.01℃，超出1200段編程 |
|
運行方式 |
程序或定值兩種控制方式自由轉換 |
|
電器元件 |
|
電器 |
施耐德/德力西等知名品牌，性能穩定，超長耐用 |
|
制冷系統 |
|
壓縮機 |
標準采用法國百年“泰康”全封閉制冷壓縮機組或采用德國比澤爾/博客半封閉壓縮機
＞-40℃單級制冷，≤-40℃復疊制冷。 |
|
制冷附件 |
過濾器（美國）艾默生；壓控/熱力膨脹閥；（丹麥）丹弗斯 |
|
制冷劑 |
環保制冷劑 |
|
冷卻方式 |
風冷（可選擇水冷式） |
|
符合標準（但不限于） |
|
1．GB10592-2008 高、低溫試驗箱技術條件(溫度變化） |
|
2．GB/T2423.1-2008電工電子產品環境試驗第2部分：（IEC60068-2-1:2007） 試驗A：低溫試驗方法 |
|
3．GB/T2423.2-2008電工電子產品環境試驗第2部分：（IEC60068-2-1：2007） 試驗 B：高溫試驗方法 |
|
4．GB/T2423.3-2006電工電子產品環境試驗第2部分：（IEC60068-2-78:2001） 試驗 Cab：恒定試驗方法 |
|
5．GB/T2423.4-2008電工電子產品環境試驗第2部分：（IEC60068-2-30:2005） 試驗 Db：交變濕熱試驗方法 |
|
6．GB/T2423.9-2001電工電子產品環境試驗第2部分：（IEC60068-2-4） 試驗 Cb：交變濕熱試驗方法 |
|
7．GB/T2423.22-2002電工電子產品環境試驗第2部分：（IEC68-2-14） 試驗 N：溫度變化 |
|
8． GJB150.3A-2009軍用裝備實驗室環境試驗方法第3部分：高溫試驗方法 |
|
9．GJB150.4A-2009軍用裝備實驗室環境試驗方法第3部分：低溫試驗方法 |
|
10．GB 24977-2010 |
|
11．GB/T 4893.7-2013 |
|
其他 |
|
使用環境溫濕度 |
○溫度：5℃～28℃，相對濕度：≤85%RH |
|
電源 |
○AC380V 三相四線+保護地線；
○電壓允許波動范圍：AC380V ±10%
○頻率允許波動范圍：50Hz ±0.5 Hz
○保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電 |
|
安全保護系統 |
超溫保護、漏電保護、欠相缺相保護、過電流保護、快速熔斷器、壓縮機高低壓保護、壓縮機過熱保護、壓縮機過電流保護、線路保險絲及全護套式端子、缺水保護、接地保護 |
|
選購說明 |
GDSJ代表高低溫交變濕熱試驗箱；DC表示多策，所有試驗箱內尺寸均可按照客戶要求非標定制 |
