設備用途 |
|

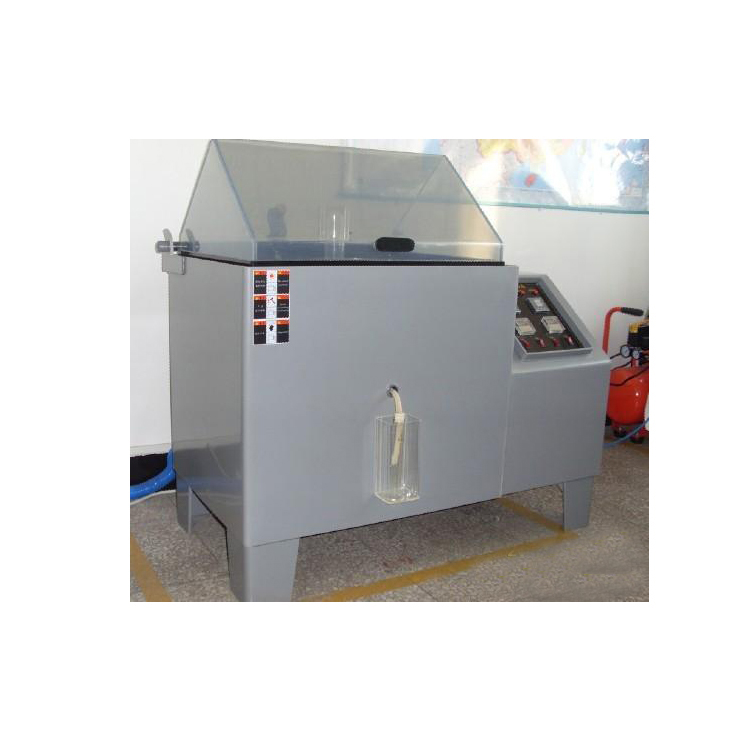

鹽霧腐蝕試驗箱通過考核對材料及其防護層的鹽霧腐蝕的能力，以及相似防護層的工藝質量比較，同時可考核某些產品抗鹽霧腐蝕的能力;該產品適用于零部件、電子元件、金屬材料的防護層以及工業產品的鹽霧腐蝕試驗。 |
|
型號 |
工作室尺寸W×D×H（單位：mm） |
外箱尺寸W×D×H（單位：mm） |
|
YW/DC-60 |
600×450×400 |
1075×630×1185 |
|
YW/DC-90 |
900×600×500 |
1400×800×1380 |
|
YW/DC-120 |
1200×1000×600 |
1775×1350×1585 |
|
YW/DC-160 |
1600×1000×600 |
2300×1350×1585 |
|
YW/DC-200 |
2000×1000×600 |
2800×1350×1585 |
|
溫度范圍 |
RT+10℃～+50℃(按照試驗標準設定） |
|
溫度偏差 |
≤±2.0℃ |
|
溫度波動度 |
≤±0.5℃ |
|
鹽霧沉降量 |
1～2ml/h 80cm2 |
|
升溫時間 |
平均升溫速率為2℃～3℃/min； |
|
備注 |
|
其他溫度和尺寸可根據要求定做，設備以實物為準，試驗數據均在環境溫度+25℃工作室空載條件下測得 |
|
結構材質 |
|
試驗室 |
NSS,ASS試驗（工作室溫度35℃）采用PVC板材，CASS試驗（工作室溫度50℃）采用PP板材 |
|
恒溫水槽 |
NSS,ASS試驗（工作室溫度35℃）采用PVC板材，CASS試驗（工作室溫度50℃）采用PP板材 |
|
試驗室上蓋 |
采透明壓克力板制成 |
|
試藥補充桶 |
隱藏式附水位表，采PVC/PP灰色耐沖擊板，與機臺外觀成一體 |
|
備注 |
并附自動水位控制器，免除人工加水之不便 |
|
飽 和 桶 |
不銹鋼 |
|
試驗室樣品架 |
V型支架、 0型懸掛支架均采用玻璃棒，具有耐腐蝕、耐承重，放置試件數量多并任意選擇15°、30°擺放試板。 |
|
加 熱 方 式 |
本系列試驗箱箱內鹽霧試驗溫度采用箱體夾層內部加熱絲加溫方式，箱體溫度更加均勻穩定。 |
|
箱 蓋 |
具有足夠的強度和剛度，可觀察噴霧狀況。采用氣動撐桿開關箱蓋（60/90除外），方便自如。采用水密封結構,確保鹽霧不溢出。 箱蓋開啟自動保護，重新蓋上后自動從斷點處啟動循環腐蝕試驗 箱蓋采用 110º ～ 120º 夾角，確保冷凝水不滴落在試件上。 |
|
平衡排氣孔 |
設有防止箱內壓力升高的平衡排氣孔，排氣時不使工作空間氣流過分揣動 |
|
分液漏斗 |
設有刻度式分液漏斗，收集并能在箱外直觀鹽霧沉降量 |
|
噴霧塔 |
2個 |
|
高檔腳輪 |
4套（60/90除外） |
|
控制系統 |
|
控制儀表 |
按鍵式；
可選配7寸真彩觸摸屏 |
|
傳感器 |
PT100鉑金電阻 |
|
電器元件 |
|
電器 |
施耐德/德力西等知名品牌，性能穩定，超長耐用 |
|
供氣系統 |
|
氣源由空氣壓縮機（客戶自備）產生的空氣供應，經一級空氣凈化過濾，二級氣壓調整后 送入飽和桶內。 |
|
一次調壓閥：附壓力表1組（先行調壓于2~2.5㎏f/cm²）
二次調壓閥：臺制調壓閥1/4” PT，壓力0~4.0 ㎏f/cm²可調式（噴霧壓力調節為1.0kgf/cm²） |
|
氣路系統：穩定可靠的氣路元器件 |
|
噴霧系統 |
|
采用氣流式噴霧方式和利用虹吸原理，將吸取的鹽溶液經噴嘴使其霧化，霧化粒度均勻， 可確保試驗進行的連續性、穩定性。 |
|
采用無結晶噴嘴，檔板式噴霧裝置，經擋板擴散后均勻而自由跌落在試驗箱內，使鹽霧沉降量達到規定的值內。 |
|
噴霧前的鹽水是經過鹽水存儲箱桶注入預熱槽，進行預熱再導入噴嘴。使恒溫后的工作室 溫度波動性更加小。 |
|
鹽霧沉降量 |
可根據調節噴嘴壓力的大小 0.5--2.0 ml80c㎡/ 1hr ( 16hr 平均量)，檔板的￠調節角度來控制鹽霧沉降量，以便使鹽霧沉降量達到1-2ml/80c㎡/ 1hr |
|
噴霧壓力調節為1.0kgf/cm² |
|
符合標準（但不限于） |
|
1.GB/T10587-2006 鹽霧試驗箱技術條件 |
|
2.GB/T10125－2008 人造氣氛腐蝕試驗 鹽霧試驗 |
|
3.GB/T2423.17-93《電工電子產品基本環境試驗規程 試驗Ka：鹽霧試驗方法》 |
|
4.GB 6460-86 金屬覆蓋層 銅加速醋酸鹽霧試驗（CASS） |
|
5. GB 6459-86 金屬覆蓋層 醋酸鹽霧試驗（ASS） |
|
6.GB/T2423.18-2000《電工電子產品基本環境試驗規程 試驗Kb：鹽霧試驗方法》 |
|
7.GB/T5170.8-2008電工電子產品環境試驗設備檢驗方法：鹽霧試驗設備 |
|
8.GB/T1771-2007色漆和清漆耐中性鹽霧性能的測定 |
|
其他 |
|
使用環境溫濕度 |
○溫度：5℃～35℃，相對濕度：≤85%RH |
|
電源 |
○AC220V+保護地線；
○電壓允許波動范圍：AC220V ±10%
○頻率允許波動范圍：50Hz ±0.5 Hz
○保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電 |
|
安全保護系統 |
超溫保護、漏電保護、欠相缺相保護、過電流保護、快速熔斷器、壓縮機高低壓保護、壓縮機過熱保護、壓縮機過電流保護、線路保險絲及全護套式端子、接地保護 |
|
選購說明 |
YW代表鹽霧試驗箱；DC表示多策，所有試驗箱內尺寸均可按照客戶要求非標定制 |
